型號：LWM
簡介：通用LWM微型拉桿式直線位移傳感器系列，有效行程10mm～300mm，兩端均有2mm緩沖行程，精度0.3%～0.05%FS。
公稱行程規格 | mm | 25 | 50 |
| 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電阻行程(A.E) | mm | 25.5 | 50.5 |
| 75.5 | 101 | 126 | 151 | 176.5 | 201.5 | 226.5 | 252 | 277 | 302 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
機械行程(M.T) | mm | 30.5 | 55.5 |
| 80.5 | 106 | 131 | 156 | 181.5 | 206.5 | 231.5 | 257 | 282 | 307 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
相對線性精度(FS) | ±% | 0.3 |
| 0.1 | 0.08 | 0.05 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電阻值±10% | KΩ |
| 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
解析度/分辨率 | 模擬 |
| Infinite無限解析 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
重復性精度 | mm |
| 0.01 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
最大工作速度 | m/s |
| 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
建議輸出環電流 | μA |
| 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
使用溫度環境 | ℃ |
| -40℃ ～ +120℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
輸出信號類型 | Vdc |
| 0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
尺寸A | mm | 70 | 95 |
| 120 | 145 | 170 | 195 | 220 | 245 | 270 | 295 | 320 | 345 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
重量(不含配件) |
熱點資訊
推薦新聞
產品中心熱銷產品LWM微型拉桿位移傳感器當前位置： 首頁 ? 產品中心 ? 直線位移傳感器

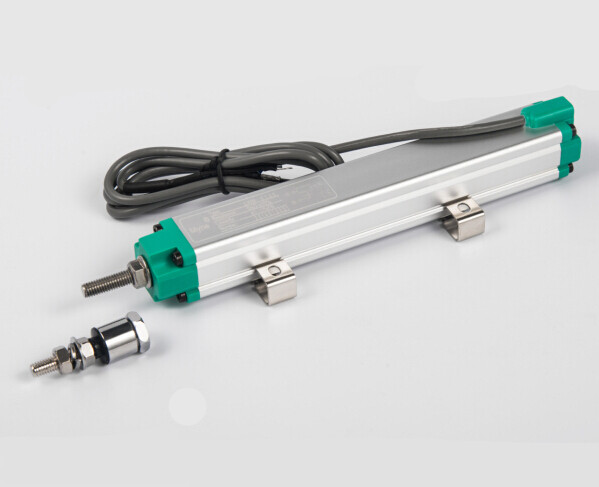

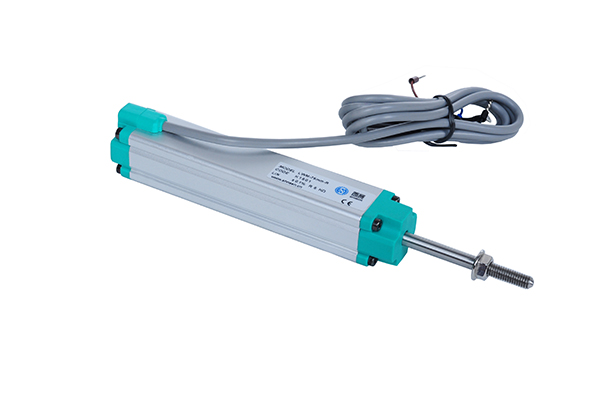

LWM微型拉桿位移傳感器
通用LWM微型拉桿式直線位移傳感器系列，有效行程10mm～300mm，兩端均有2mm緩沖行程，精度0.3%～0.05%FS。外殼表面陽極處理，防腐蝕；內置導電塑料測量單元，無溫漂，壽命長；具有自動電氣接地功能。密封等級為IP67，有直接出線和五芯插頭插座輸出兩種選擇，可以適用在大多數通用場合，特別適用于安裝空間狹小的場合；拉桿球頭具有0.5mm自動對中功能，允許極限運動速度可達到5m/s。
特性：
線性優異
分辨率高于0.01mm
高運行速度
防護等級IP67
說明：
外殼 陽極氧化鋁
裝配 扣壓式固定支架
傳動裝置 不銹鋼，可旋轉
軸承 回轉滑動軸承
電阻元件 導電塑料
電刷組件 貴金屬多觸電電刷，帶彈性阻尼
電氣連接 3芯無內應力的屏蔽電纜長1.2米長
LWM微型拉桿系列參數表
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
