P305衛生型壓力變送器

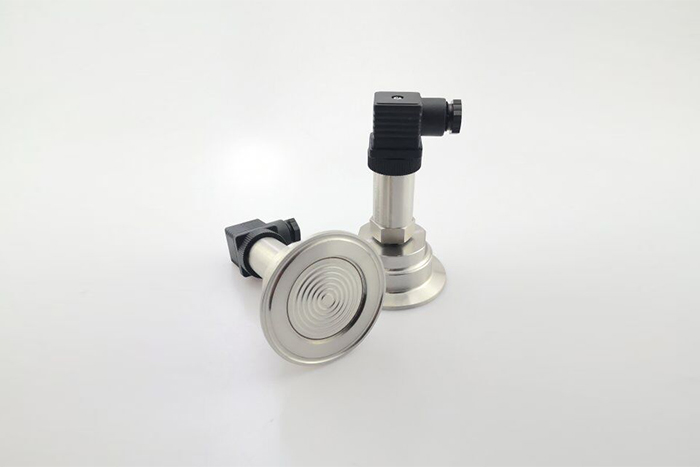

P305衛生型壓力變送器
產品參數

型號：P305衛生型壓力變送器

簡介：P305衛生型壓力變送器采用高精度高穩定性進口擴散硅做為變送器的感壓芯片，配套帶有零點、滿量程補償、溫度補償?shù)母呔群透叻€(wěn)定性放大集成電路，將被測量介質的壓力轉換成4～20mA、0～5VDC等標準電信號。產品結構采用獨特的冷凝裝置，全封焊不銹鋼結構，使之產品的抗沖擊能力、過載能力、產品密封性等性能有了較大提高，產品高溫耐溫度高達800℃、最高壓力可達150MPa。產品過程連接部分和電氣連接部分有多種方式，能夠最大限度的滿足用戶的需求。

產品詳情

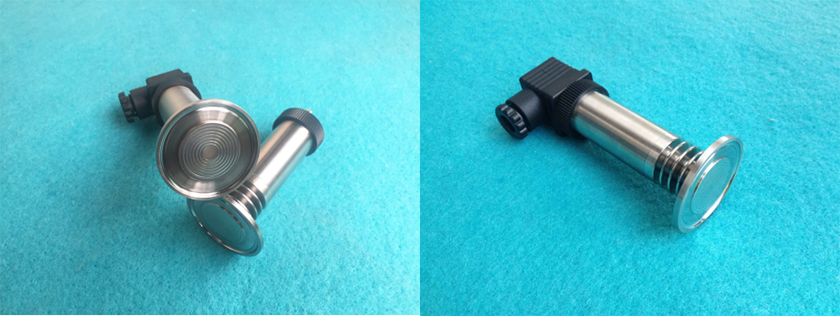

P305衛生型壓力變送器產品說明書：

產品基本特性：

　　P305衛生型壓力變送器采用高精度高穩定性進口擴散硅做為變送器的感壓芯片，配套帶有零點、滿量程補償、溫度補償?shù)母呔群透叻€(wěn)定性放大集成電路，將被測量介質的壓力轉換成4～20mA、0～5VDC等標準電信號。
　　產品結構采用獨特的冷凝裝置，全封焊不銹鋼結構，使之產品的抗沖擊能力、過載能力、產品密封性等性能有了較大提高，產品高溫耐溫度高達800℃、最高壓力可達150MPa。產品過程連接部分和電氣連接部分有多種方式，能夠最大限度的滿足用戶的需求。
產品擴展特性：
　　1、過程連接部分：可擴展為法蘭接連、快速接口連接、毛細管連接等
　　2、電氣連接部分：可接二次就地顯示儀表、防水密封連接等
產品應用：
　　液壓及氣動控制系統；石化、環保、空氣壓縮；河流、地下水位、水庫、水塔及盛液容器等的液位測量；電站運行巡檢、機車制動系統；熱電機組；輕工、機械冶金；樓宇自動化、恒壓供水系統；其它自動化和檢測系統；工業過程檢測與控制；實驗室壓力校驗等。
主要技術參數：
被測介質： 液體、流體、氣體
壓力類型： 表壓、絕壓、正負壓
量 程： -0.1～0～1～60(MPa)
綜合精度： 0.1%FS、0.25%FS、0.5%FS
輸出信號： 4～20mA(二線制)、0～5V、0.5～4.5V、1～5V、0～10V(三線制) 、RS485、RS232(四線制)
供電電壓： 24DCV(9～36DCV)
介質溫度： -20～85℃ ～150℃ ～300℃ ～400℃ ～500℃ ～600℃ ～700℃ ～800℃
環境溫度： 常溫(-20～85℃)
零點溫漂移： ≤±0.05%FS℃
量程溫度漂移： ≤±0.05%FS℃
補償溫度： 0~70℃
安全過載： 150%FS
極限過載： 200%FS
響應時間： 5 mS(上升到90%FS)
負載電阻： 電流輸出型：最大800Ω；電壓輸出型：大于5KΩ
絕緣電阻： 大于2000MΩ (100VDC)
密封等級： IP65
長期穩定性能： 0.1%FS/年
振動影響： 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS
電氣接口(信號接口)： 赫斯曼接頭+四芯屏蔽線
機械連接(螺紋接口)： 1/2-20UNF、M14×1.5、M20×1.5、DN25、DN50等，其它尺寸可依據客戶要求設計
外形尺寸：M20×Φ26×115
注：特殊需要請詳細說明！
電壓模似信號輸出線性示意圖
產品和外形尺寸圖(單位mm)：
產品選型表:
P503K-1M-mA-C-K25
量程：0～1MPa；輸出：4～20mA；精度：0.5%FS；卡箍尺寸：Φ25；常溫型
P503HK-60M-RS485-B-K50-200℃
量程：0～60MPa；輸出：RS485通訊；精度：0.25%FS；卡箍尺寸：Φ50；高溫型
注：其它要求需文字形式說明，如輸出RS485采用Modbus-RTU協議等
安裝前請仔細閱讀產品說明書，以核對產品相對應技術指標:
　　1．按變送器接線示意圖正確接線。
　　2．接線和安裝過程中，切勿剪斷電纜或損壞變送器的防水防潮保護裝置，以免變送器失去防水防潮功能。
　　3．產品應安裝于通風、干燥、無強腐蝕環境中，露天安裝時應加防護裝置，盡可能避免陽光直接照射和雨淋，否則會影響變送器的性能和使用壽命。
　　4．安裝時用扳手套接于產品扳手六方位置將壓力接口螺紋直接安裝于被測系統的螺紋安裝口上（注意螺紋接口的適配性），禁止使用任何工具套接產品外殼和電纜引出端部件安裝產品。被測壓力較大時，應加裝尼龍或紫銅墊片及其它起擠壓密封作用的材料。
　　5．變送器屬精密計量儀器，切勿強力沖擊、摔打，以免損壞變送器。
　　6．嚴禁被測系統的介質溫度、壓力量程、激勵電壓超過變送器的額定使用范圍。
　　7．注意保護變送器的信號引出電纜，在工業現場使用或跨度過大時，建議使用金屬管保護或架空。在安裝和使用時禁止松動電纜引出端的密封螺帽。
　　8．需清潔變送器引壓孔時，應將三氯乙烯或其它清洗液注入引壓孔內，并輕輕晃動，再將液體倒出，如此反復多次。注意在整個清洗過程中不能使用任何器具伸入引壓孔內，否則會損壞壓力敏感元件。
　　9．帶零點一鍵清零功能，調節方法為：通電工作中，在零點有偏差時按住清零鍵1S鐘放開即可。
常見問題:
　　1．電流型產品無信號。請檢查產品連接線是否接反或未接牢靠。
　　2．電流型產品零點信號異常低（3.3mA或以下）。請檢查供電電壓是否過低或采樣電阻（負載電阻）是否過大。
　　3．電流型產品零點信號異常大（4.8mA或以上）。請檢查供電電壓是否低于 2V 或 采樣電阻（負載電阻）特別大。
　　4．電壓型產品無信號。請檢查產品連接線是否接反或未接牢靠。
　　5．電壓型產品零位信號接近滿量程信號。請檢查產品輸出線與電源負極線是否接反。
