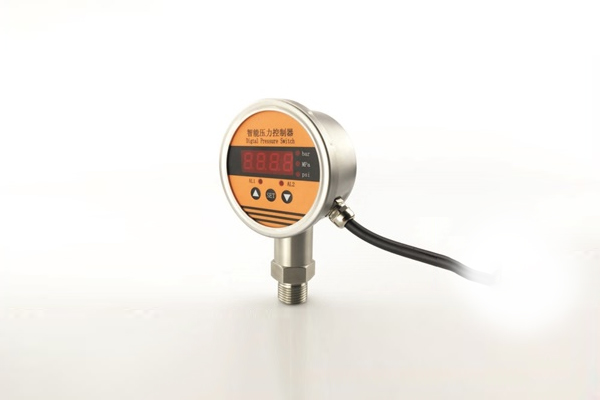

產品概述：
本系列智能壓力控制器是集壓力測量、顯示、控制于一體的壓力測控產品。該產品前端采用高精度壓力傳感器，輸出信號由高精度低溫漂的放大器放大處理后送入A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理后輸出兩路繼電器信號，并可選配模似信號4~20mA輸出,以對控制系統的壓力進行測量與控制。
該智能壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示和控制。
產品特點：
◆4位數字顯示當前壓力值。
◆壓力預設開關點輸出。
◆開關量可在零點到滿度之間任意設定。
◆外殼設有節點動作發光二極管，便于觀察。
◆按鍵調校及現場設置各種參數，操作方便。
◆加強的抗干擾設計，適合各種電磁惡劣的工業環境。
◆可選配模似信號4~20mA輸出。
技術參數：

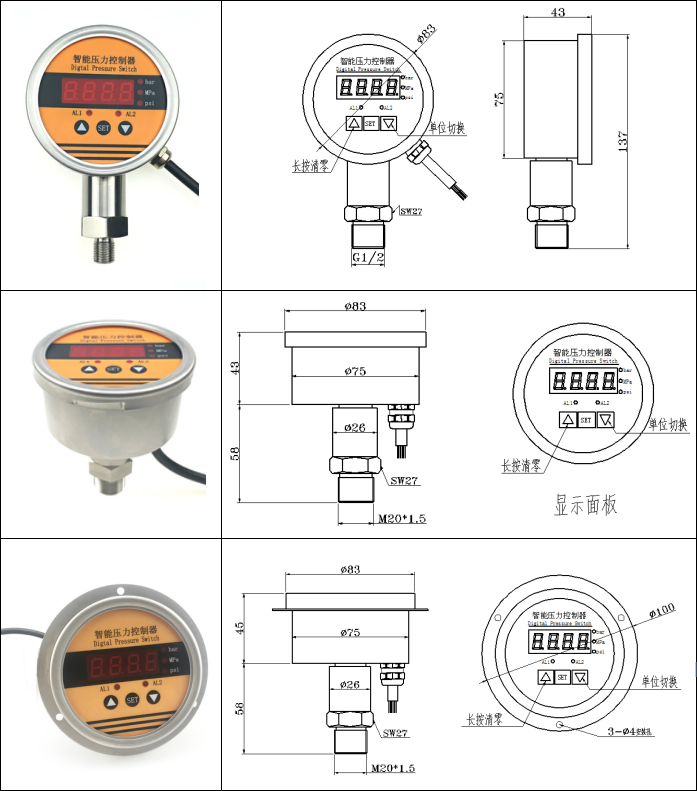

外型尺寸(單位mm)
控制范圍 | -0.1～100MPa間可選 | 精度等級 | ±0.25%FS、±0.5%FS |
壓力類型 | 表壓 | 穩 定 性 | ≤0.1% /年 |
顯示方式 | 4位數碼管 | 顯示范圍 | -1999～9999(小數點可調) |
電源范圍 | 8～28VDC | 負載容量 | 3A/220VAC |
最大功耗 | < 3W | 引線方式 | 六/八芯屏蔽線直接出線 |
防護等級 | IP65 | 接口螺紋 | G1/4、M20*1.5等 |
環境溫度 | -30℃～70℃ | 介質溫度 | -40～85～500℃間可選 |
存儲溫度 | -40℃～85℃ | 相對濕度 | 0～80% |
安裝說明：
4.1機械連接
K104通過壓力管接口（標準接口為M20*1.5外螺紋, 其他尺寸接口可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟 管進行機械解耦。
注:量程小于100KPa時必須垂直安裝。
4.2電氣連接：
為了防止電磁干擾的影響應注意以下事項：
●線路連接盡量短
●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
●采用屏蔽線
●若用微型軟管安裝，殼體必須單獨接地

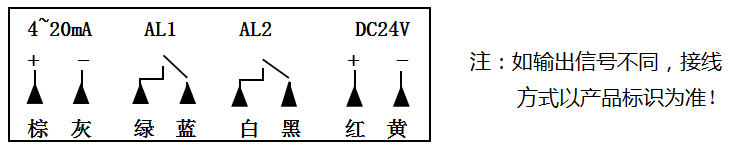

電氣接線示意圖：
五、設置操作

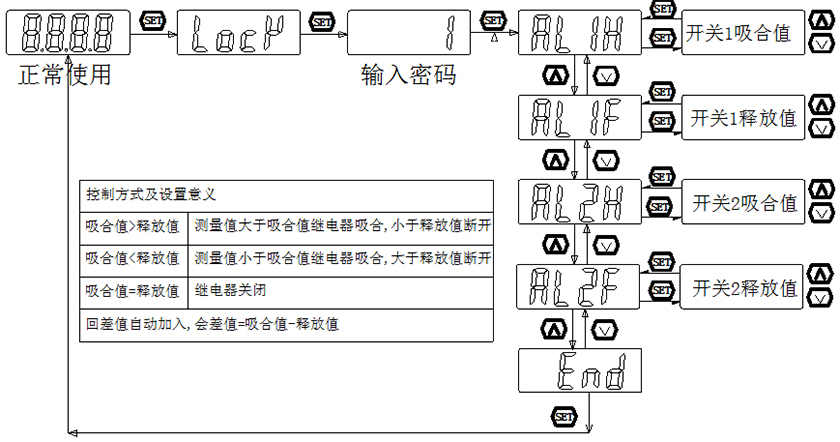

5.1 設置流程：
5.2 菜單說明：
AL1H：此值為開關1吸合值 AL1F：此值為開關1釋放值
AL2H：此值為開關2吸合值 AL2F：此值為開關2釋放值
END ：保存退出
注：開關點由吸合值和釋放值組態決定，吸合值大于釋放值時為上限報警輸出（常開功能），吸合值小于釋放值時為下限報警輸出（常閉功能）吸合值與釋放值的差值為開關點回差。
例：要設定開關點1為上限報警輸出（常開功能）在4Mpa吸和，小于3.95Mpa斷開，開關點2為下限報警輸出（常閉功能） 在10Mpa斷開，低于9.95Mpa吸和：
進入菜單：設定 AL1H=4.00 AL1F=3.95 AL2H=9.95 AL2F=10.00
●按下“SET”鍵
●顯示“LOCK” （提示輸入密碼）
●按▲或▼鍵輸入密碼“1”
●按下“SET”鍵確認
●按▲或▼鍵上翻或下翻進行菜單選擇（AL1H、AL1F、AL2H、AL2F、END）
●按下“SET”鍵進入所選菜單
●按▲或▼鍵更改設置
●按下“SET”鍵確認，若需要，再用▲或▼鍵選擇其他菜單進行修改
●修改完成后選擇“END”菜單，按“SET”鍵確認保存退出
●若30秒內無鍵按下，則自動退出設置狀態，并且不保存所修改的數據
●當壓力為零而顯示不為零時，長按▲可清零
六、注意事項
1.儀表儲藏與使用適宜環境溫度為-20℃~70℃，現對濕度小于80%場合。
2.儀表接頭在連接管路時應同心平服，平膜型產品請勿碰觸到前面膜片，拆卸儀表時，不可對儀表殼體施力。
3.儀表連接電源時應參照4.2電氣連接說明進行操作,在確認操作無誤后方可接通電源進行運行。
4.本產品屬精密的一次測量?jī)x表，嚴禁隨意摔打，強力夾持，拆卸或用尖銳的金屬器具捅引壓孔。
5.輸出異常時應停機檢查，非專業人員請勿拆開儀表。
七、質保說明
用戶在遵守使用和保護規則條件下，儀表自出廠日期起保修一年，一年
后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
K104智能壓力控制器選型指南 |
K104 | | ××× |
顯示規格 | 缺省 | | 83徑向 |
Z | | 83軸向 |
M | | 面板安裝式 |
螺紋 接口 | G14 | | G1/4 |
G12 | | G1/2 |
M20 | | M20*1.5 |
供電電壓 | D | | 24VDC |
A | | 220VAC |
量程 | (…….) | 按要求填寫 |
特殊需要另外注明 | 如介質溫度150℃ |
例：K104G14D1MPa150℃---完整型號
注：特殊需要請以文字形式說明！
